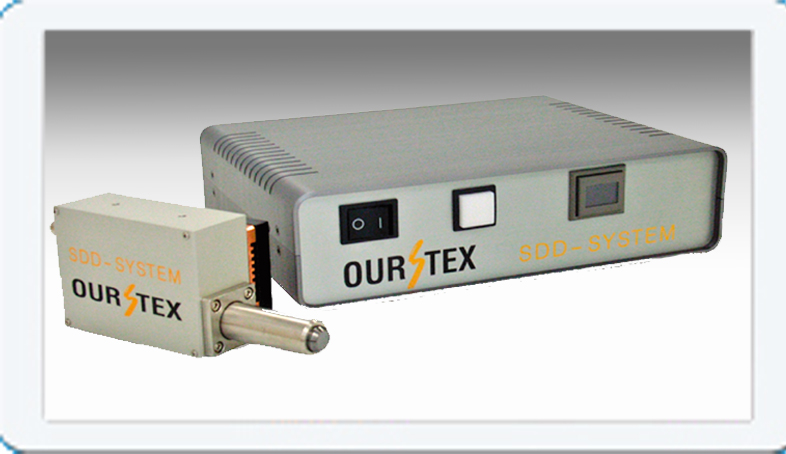

SDDシステム
エネルギー分散型X線検出器と計数回路
■特 徴■
●高エネルギー分解能→FWHM＜149eV＠5.9keV ●高計数率→入射カウント数＞2×105cps ●電子冷却→液体チッ素不要 ●T08パッケージ→小型、軽量化
カタログダウンロード（PDF形式）
用 途
●X線回折・蛍光X線分析
●全反射蛍光X線分析
●放射光を用いた分析
●学校・研究所での基礎実験用
●EPMA
●XAFS
SDD検出器の内部構造(標準仕様)
SDDシステム構成図
アプリケーション例
- SDD検出器の電子顕微鏡への装着例
- Window less SDD検出器によるO-Kα線及びC-Kα線の分析事例
- 軟X線分析対応SDD検出器システム
- 新型大口径SDD検出器システム性能比較データ
- 超軽元素対応SDD検出器システムの開発
SDDシステム仕様
| ■検出器（SDD）仕様 | |
| 有効結晶径 | 7m㎡, 10m㎡，30m㎡, 80m㎡ |
| 結晶厚み | 450μm |
| 検出器ハウジング | T08 |
| 入射窓 | 8μmBe/特殊高分子膜 |
| コリメータ | Zr/Pd |
| 冷却システム | ペルチェ素子 |
| 温度制御範囲 | ～-35℃ 室温25℃ |
| 温度モニタ付 | 有り |
|
■計数回路（ＤＳＰ）仕様
|
|
| デジタルシグナルプロセッサはメインアンプ（パルスプロセッサ）と ＭＣＡが一枚の基板にまとめられたコンパクト・高性能型 |
|
| ピーキングタイム | 0.5～75μsec |
| ハードウェアメモリ領域 | 2000ch～8000ch |
| ゲインコントロール付 | 有り |
| パイルアップ リジェクションレベル付 |
有り |
| 使用条件 | 温度：0～25℃ 湿度：20～80％ 電源：AC100V±10%、2A 接地：第3種接地 ※液体窒素は不要 |
| 構成 | SDDユニット、DSPユニット、電源コントローラーユニット、付属品 |
